▶▶ 삼상단권식-단자대타입 & TRANSFORMER (판넬용) ◀◀
◈ 형식 및 치수(TYPE&DIMENSION) ◈ 삼상 단권식 – 단자대 타입 이제품은 삼상 트랜스포머 단권식-단자대 타입입니다. 이제품은 전압을 다운 또는 승압 시키는 용으로 많이 사용하고 있으며, 규소강판과 절연물의 발달로 소용량부터 대용량까지 다양하게 제작되고 있다. 습기가 많이 발생하는 장소에 설치시에는 몰드변압기로 제작하거나 에폭시로 합침 하기도 합니다.
◈ 사양 상수(Number of phase) : 1phase 주파수(Rated frequency) : 50~60Hz 정격용량(Rated capacity) : 60VA~400KVA 입력전압(input voltage) : 200~600V(380V,440V) 출력전압(output voltage) : 200~600V(220V) 절연등급(Insulation Class) : “B” Class(“F”, “H”) 냉각방식(Cooling method) : Dry type

◈ 삼상 단권식-단자대 타입
압력전압 Input Voltage 380V, 440V 출력전압 Output Voltage 220V(3상3선식) 모델번호 Model No. | 용량 Capacity | dimension(치수m/m) | 중량 Weight | 비고 | W | W1 | D | D1 | H | ∅1 | TR-3P60VA-60-S | 3∅60 VA 60Hz | 100 | 65 | 80 | 45 | 95 | 5x10 | 1.2kg | 그림 1 | TR-3P200VA-60-S | 3∅200 VA 60Hz | 136 | 102 | 75 | 49 | 135 | 5x10 | 2.6kg | TR-3P500VA-60-S | 3∅500 VA 60Hz | 156 | 138 | 110 | 80 | 155 | 6x10 | 6kg | TR-3P1KVA-60-S | 3∅1KVA 60Hz | 192 | 172 | 125 | 92 | 185 | 8x12 | 8kg | TR-3P1.5KVA-60-S | 3∅1.5KVA 60Hz | 192 | 172 | 135 | 100 | 185 | 8x12 | 13kg | TR-3P2KVA-60-S | 3∅2KVA 60Hz | 235 | 134 | 170 | 128 | 210 | 8x20 | 19kg | TR-3P3KVA-60-S | 3∅3KVA 60Hz | 235 | 134 | 170 | 128 | 210 | 8x20 | 20kg | TR-3P5KVA-60-S | 3∅5KKVA 60Hz | 275 | 240 | 200 | 120 | 240 | 8 | 28kg | TR-3P6KVA-60-S | 3∅6KVA 60Hz | 275 | 240 | 215 | 135 | 240 | 8 | 34kg | TR-3P10KVA-60-S | 3∅10KVA 60Hz | 300 | 280 | 210 | 150 | 255 | 10 | 45kg | 그림 2 | TR-3P15KVA-60-S | 3∅15KVA 60Hz | 360 | 330 | 240 | 160 | 315 | 10 | 65kg | TR-3P20KVA-60-S | 3∅20KVA 60Hz | 360 | 330 | 260 | 160 | 300 | 10 | 76kg | TR-3P25KVA-60-S | 3∅25KVA 60Hz | 390 | 360 | 270 | 180 | 330 | 10 | 90kg | TR-3P30KVA-60-S | 3∅30KVA 60Hz | 390 | 360 | 290 | 200 | 330 | 10 | 101kg | TR-3P40KVA-60-S | 3∅40KVA 60Hz | 450 | 420 | 310 | 215 | 400 | 10 | 130kg | TR-3P50KVA-60-S | 3∅50KVA 60Hz | 450 | 420 | 320 | 225 | 400 | 10 | 140kg | TR-3P80KVA-60-S | 3∅80KVA 60Hz | 480 | 450 | 350 | 230 | 460 | 13 | 220kg | TR-3P100KVA-60-S | 3∅100KVA 60Hz | 480 | 450 | 360 | 240 | 460 | 13 | 230kg | TR-3P150KVA-60-S | 3∅150KVA 60Hz | 540 | 490 | 350 | 250 | 485 | 13 | 250kg | TR-3P200KVA-60-S | 3∅200KVA 60Hz | 600 | 550 | 370 | 250 | 560 | 13 | 305kg | TR-3P250KVA-60-S | 3∅250KVA 60Hz | 600 | 550 | 410 | 280 | 590 | 13 | 400kg | TR-3P300KVA-60-S | 3∅300KVA 60Hz | 720 | 660 | 420 | 260 | 660 | 13 | 470kg | TR-3P400KVA-60-S | 3∅400KVA 60Hz | 780 | 700 | 550 | 290 | 700 | 13 | 585kg |
*위 기재 된 규격은 제작과정 및 자재선정에 따라 변경 될 수 있습니다.
▶▶ 삼상단권식(외함 케이스일체형) & TRANSFORMER (산업용) ◀◀

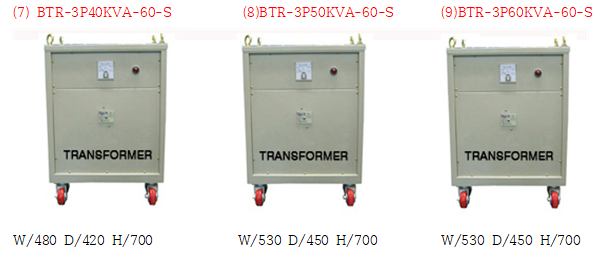

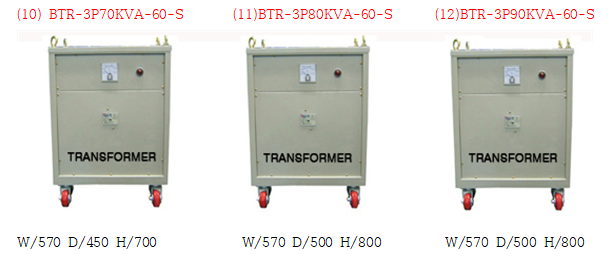

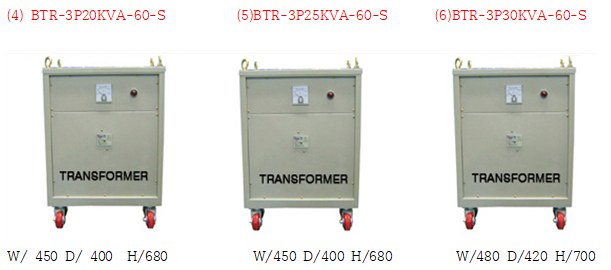

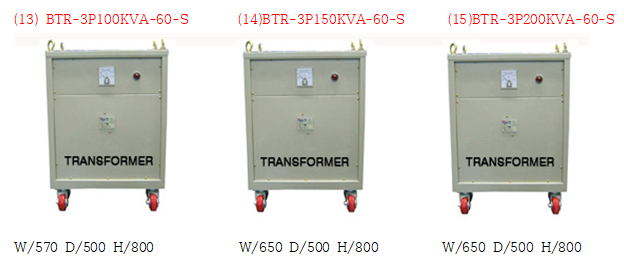

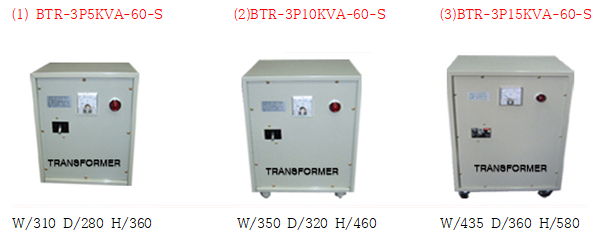

◈ 삼상 단권식 트랜스포머(효율:98.7%~100%) Dry Case Type Single Transformer
*1차전압 : 200V, 220V, 380V, 440V, 460V, 480V(선택) 등등 *2차전압 : 220V, 380V, 440V(선택) 등등 *주파수 : 60Hz(50HZ는 주문제작) *중량 : 25kg~60kg *설치장소 : 옥내, 습기가없는곳
*1차전압 : 200V, 220V, 380V, 440V, 460V, 480V(선택) 등등 *2차전압 : 220V, 380V, 440V(선택) 등등 *주파수 : 60Hz(50HZ는 주문제작) *중량 : 60kg~130kg *설치장소 : 옥내, 습기가없는곳
*1차전압 : 200V, 220V, 380V, 440V, 460V, 480V(선택) 등등 *2차전압 : 220V, 380V, 440V(선택) 등등 *주파수 : 60Hz(50HZ는 주문제작) *중량 : 150kg~250kg *설치장소 : 옥내, 습기가없는곳
*1차전압 : 200V, 220V, 380V, 440V, 460V, 480V(선택) 등등 *2차전압 : 220V, 380V, 440V(선택) 등등 *주파수 : 60Hz(50HZ는 주문제작) *중량 : 280kg~330kg *설치장소 : 옥내, 습기가없는곳
*1차전압 : 200V, 220V, 380V, 440V, 460V, 480V(선택) 등등 *2차전압 : 220V, 380V, 440V(선택) 등등 *주파수 : 60Hz(50HZ는 주문제작) *중량 : 350kg~420kg *설치장소 : 옥내, 습기가없는곳
|
